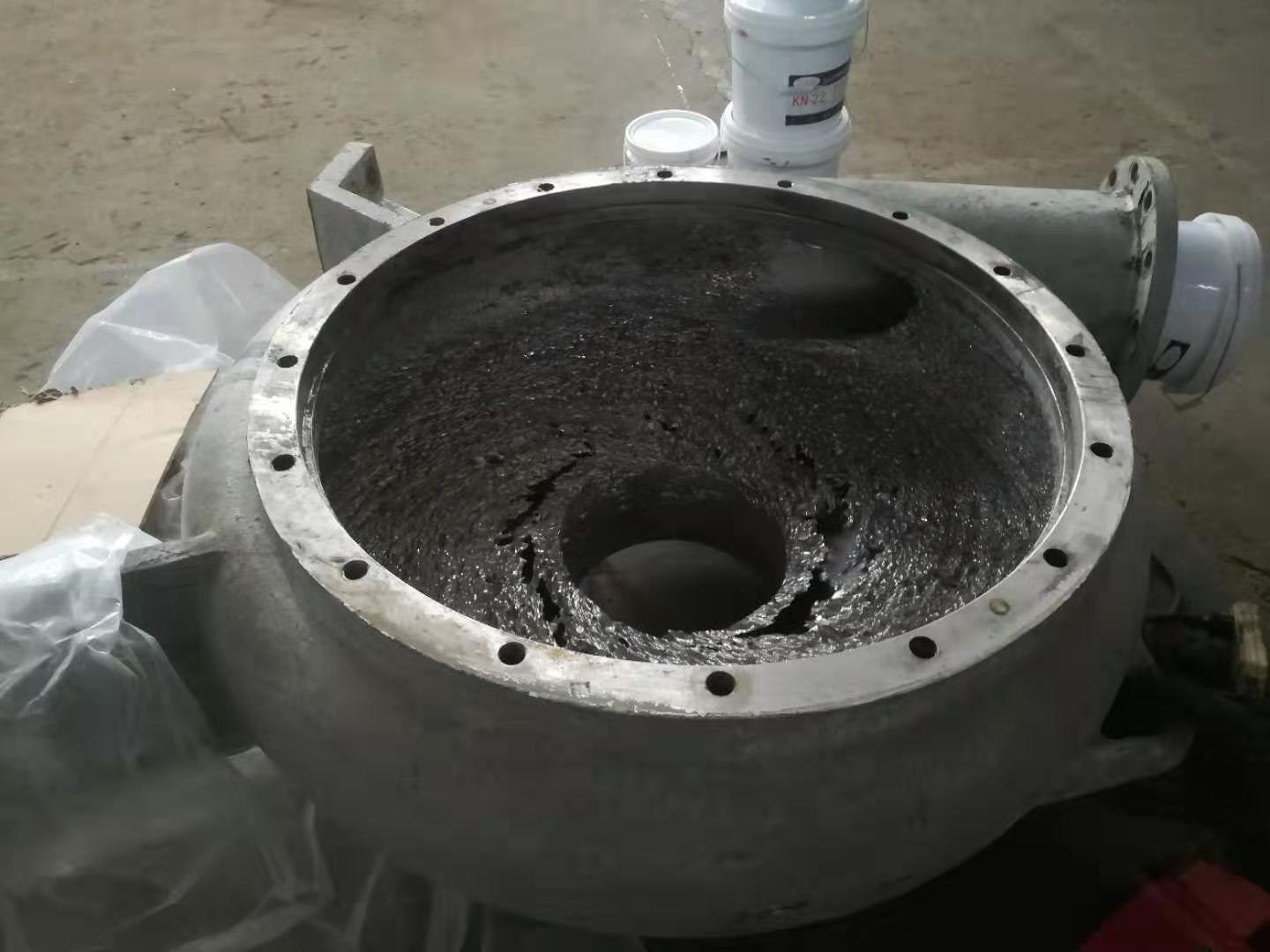

脱硫泵泵壳内腔磨损腐蚀原因

由于脱硫泵工作条件比较特殊，并且环境恶劣，气蚀、腐蚀、磨损都极为强烈，所以脱硫泵在使用一段时间后极易出现腐蚀变薄、气蚀损坏、磨损穿孔等问题；这给设备造成了极大的破坏；导致生产停滞；一般一到两年就需要更换新泵体或进行维修处理；导致的主要原因如下：

1、浆液的强磨蚀性:

脱硫塔底部的浆液含有大量的固体颗粒，主要是飞灰、脱硫介质颗粒，粒度一般为0~400μm、90%以上为20~60μm、浓度为5%~28%（质量比）、这些固体颗粒（特别是Al2O3、SiO2颗粒）具有很强的磨蚀性。

2、气蚀性:

在脱硫系统中，循环泵输送的浆液中一般会含有一定量的复杂成分的气体。在使用工艺中，脱硫循环泵输送的浆液为气固液多相流，固相对泵性能的影响是连续的、均匀的，而气相对泵的影响远比固相复杂且更难预测。
