修复磨损耐磨胶泥

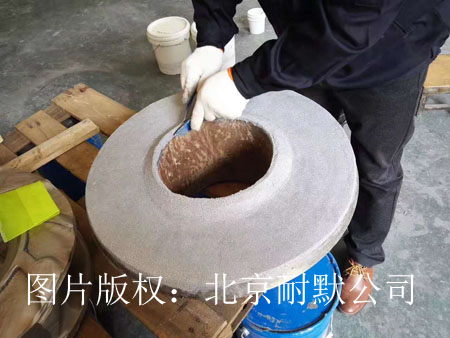

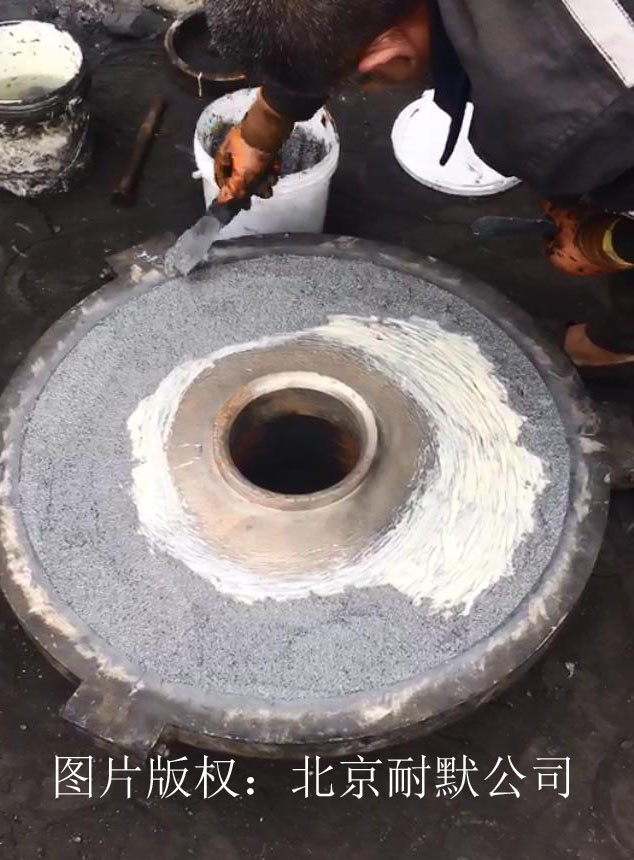

修复磨损耐磨胶泥依其是否可以硬化可分为硬化(固化)型胶泥和非硬化型胶泥两大类：
(a)硬化型修复磨损耐磨胶泥，在一定条件下或一定时间后会硬化(固化)变为与原有胶泥不同状态的固体，或变为刚性硬质的固体，或变为橡胶状弹性软质的固体；
(b)非硬化型修复磨损耐磨胶泥可以在很长的时间甚至几十年的时间内保持使用前的原有状态。
修复磨损耐磨胶泥按化学构成可分为有机胶泥和无机胶泥两大类：
(a)有机修复磨损耐磨胶泥，以有机物为主要粘结剂辅以填充材料而成，固化后可以被裂解或燃烧碳化，耐温一般不能超过400℃～500℃。有机胶泥可以有刚性硬质的，也可以有软质弹性的。常见有机胶泥有聚酯树脂胶泥、氨基树脂胶泥、酚醛树脂胶泥、环氧树脂胶泥、呋喃树脂胶泥、有机硅树脂胶泥等。
(b)无机修复磨损耐磨胶泥，以硫磺、水玻璃为主要粘结剂辅以填充材料而成，固化后不能被碳化，不能被燃烧。耐温可以达到摄氏500℃～2000℃，无机胶泥硬化后几乎都是刚性硬质的。常见的无机胶泥包括硅酸盐胶泥（即水玻璃胶泥）、硫黄胶泥粘土胶泥等。
修复磨损耐磨胶泥中采用的粉料主要有：
(a)常用的耐酸粉料有石英粉、辉绿岩粉、瓷粉和安山岩粉、重晶石粉，要求耐酸率在94%以上；
(b)常用的碱性填充料有滑石粉、石灰石粉、石棉粉、重晶石粉等。填料与性能作用关系及选择见表1和表2。
表1 常用填料的性能及作用
填料名称 |
作用 |
填料名称 |
作用 |
石棉纤维、玻璃纤维 |
增加韧性、耐冲击性 |
银粉 |
导电 |
瓷粉、铁粉、水泥、金刚砂 |
提高硬度 |
硅粉 |
导热绝缘 |
氧化铝、瓷粉 |
增加粘结力和力学强度 |
滑石粉 |
提高胶的延展性 |
石棉粉、硅胶粉、高温水泥 |
提高耐热性 |
氧化铝 |
介电性，耐热 |
石棉粉、石英粉、石粉 |
降低收缩率 |
硅酸铝 |
增加吸湿热稳定性 |
铝粉、铜粉、铁粉等金属粉末 |
增加热导率和导电率 |
硅酸锆 |
增加吸湿热稳定性 |
石墨粉、滑石粉、石英粉 |
提高抗磨性能及润滑性能 |
三氧化二锑 |
阻燃性（耐200～250℃） |
碳化硅、金刚砂及其他磨料 |
提高耐磨性能 |
二硫化钼 |
耐磨，润滑 |
氮化硅、陶瓷粉等 |
提高耐温、耐磨性能 |
氢氧化铝、硼酸锌 |
阻燃 |
云母粉、瓷粉、石英粉 |
增加绝缘性能 |
石英粉 |
耐烧蚀、绝缘、高硬度 |
各种颜料、石墨 |
提供色彩 |
钛白粉 |
增白，提高延展性 |
铝粉 |
耐高温、导电、导热 |
气相二氧化硅 |
触变 |
作用 |
可选用的填料 |
作用 |
可选用的填料 |
提高硬度 |
石英粉、白刚玉粉、玻璃粉、金刚砂等 |
降低膨胀系数 |
高岭土、瓷粉、石英粉 |
提高黏度 |
轻质碳酸钙、工业白炭黑、水泥 |
降低吸水性、提高耐湿热性 |
锆石英粉、Zr(SiO3)2、云母粉 |
提高电绝缘性能 |
云母粉、瓷粉、石英粉等 |
提高强度和耐烧蚀性 |
碳纤维、石棉粉 |
改善耐磨性能 |
石墨粉、二硫钼粉、滑石粉、碳化硅、金刚砂及其他磨料等 |
抑制腐蚀 |
铬酸锶 |
提高耐腐蚀性能 |
玻璃粉、石英粉、工业白炭黑、三氧化二铬 |
增加白度 |
钛白粉、工业白炭黑 |
提高导热率 |
铝粉、铜粉、铁粉、炭黑 |
降低成本 |
陶土、石英粉、云母粉、硅藻土 |
提高电导率 |
金粉、银粉、镍粉、导电炭黑 |
提高阻燃性 |
三氧化二锑、氢氧化铝粉末、硼酸锌粉 |
提高导磁性能 |
羧基铁粉 |
调节密度 |
空心玻璃微珠粉、空心陶瓷微球 |
提高耐电弧性能 |
瓷粉 |
提高吸水性 |
生石灰、膨润土 |
改善触变性 |
气相白炭黑、膨润土、高岭土 |
耐核辐射 |
石墨粉 |
降低收缩率 |
石英粉、立德粉、瓷粉 |
改善耐盐雾性能 |
铬酸锌 |
改善耐热性能 |
云母粉、三氧化二硼粉、石棉粉、铝粉 |
提高润滑性能 |
石墨粉、滑石粉、石英粉、二硫化钼 |
- 上一篇：电厂德国KSB脱硫泵技术参数 2020/4/19
- 下一篇：轴磨损修复方法 2017/7/28
