脱硫循环泵叶轮及护板防腐蚀修复

脱硫循环泵叶轮及护板防腐蚀修复主要技术要求：

1 叶轮及护板修复工艺要求

1.1施工时基材表面温度必须大于温度3℃，相对湿度必须低于85%，修补材料宜在室温23℃下操作。

1.2去除叶片流道、前盖板两侧、后盖板流道侧、轮毂、轴孔处油污，对叶轮、护板表面进行清洗及喷砂处理，去除油污及其他有机物，确保小颗粒碳化硅的涂层修复厚度至少达到3mm，喷砂精度为SA5，喷砂后粗糙度需达到50μm~100μm粗糙度，即Sa3级别，或SSPC-SP5级。

1.3对叶轮及护板进行精准测绘后，表面打磨处理，对叶轮磨损严重部位进行修复。

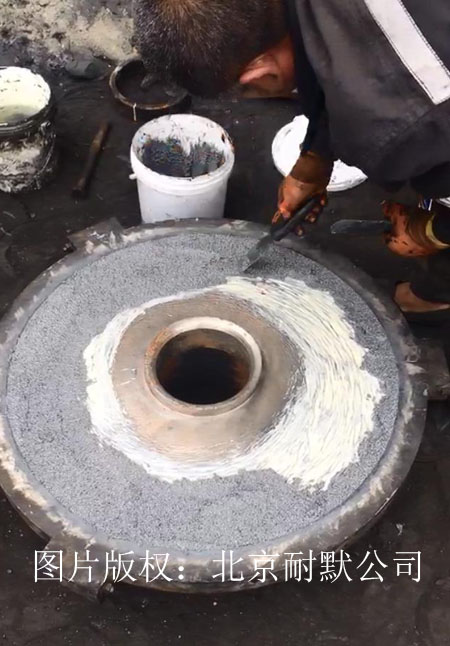

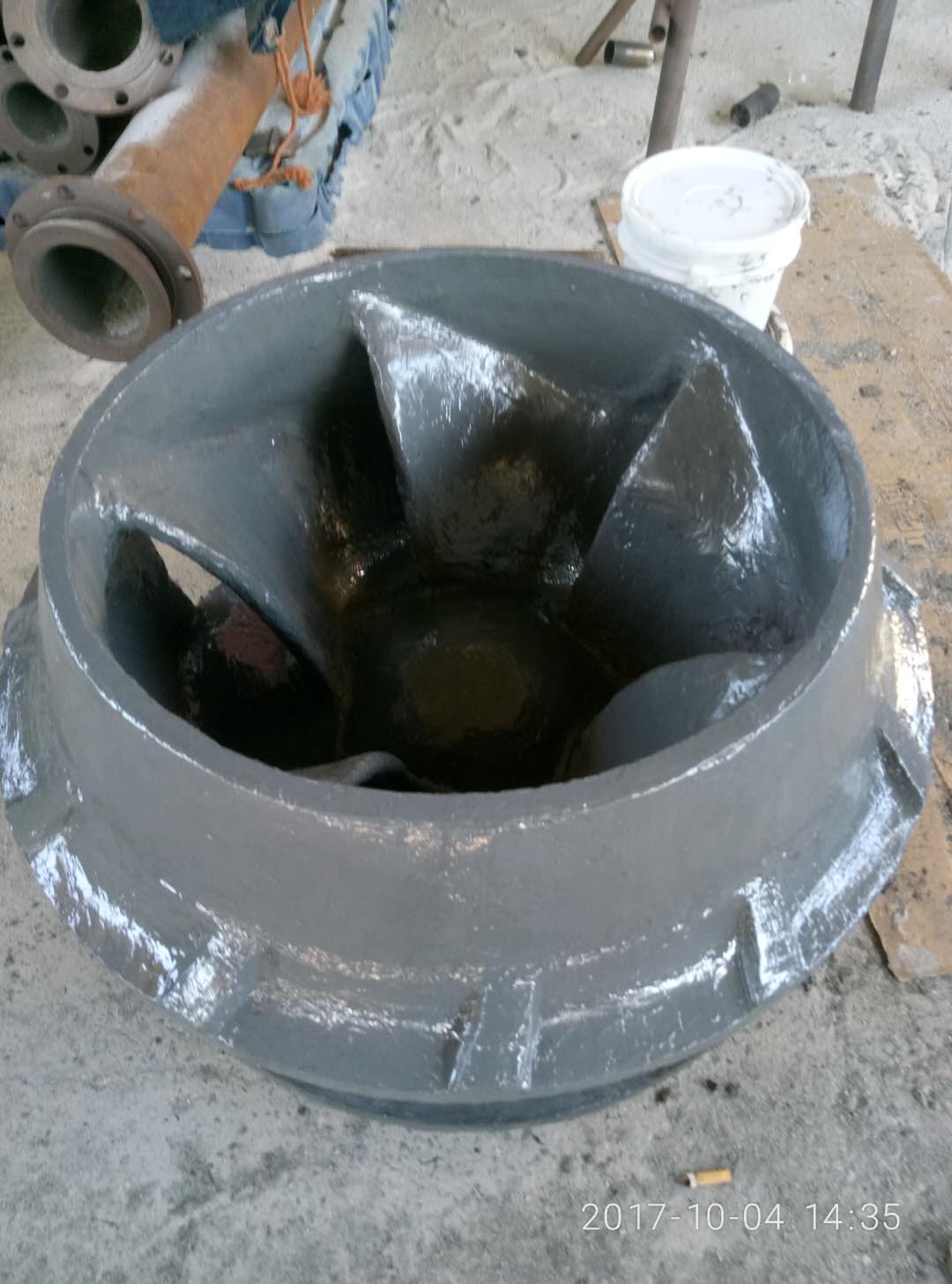

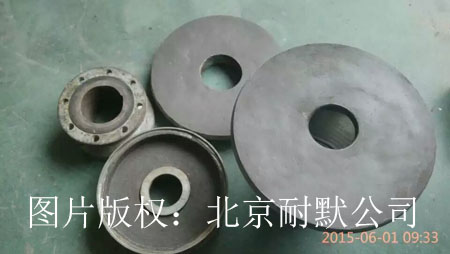

1.4对叶轮、护板进行涂层修复，确保涂层厚度并留出尺寸加工余量，碳化硅修复后的叶轮、护板表面平整光滑，无裂纹、变形现象，连接装置必须与原尺寸相一致。

1.5对叶轮精配合面进行加工，进行切削处理，使其恢复原始尺寸。

1.6对于叶轮，需要做动平衡测试，按照国标6.3级标准测试，出具动平衡报告，及叶轮修复检验报告。确保设备装配使用后，电流及各项指标稳定达到原始状态。

1.7修复后的浆液循环泵叶轮、护板必须保证运行时间不低于12个月，在规定时间内不得出现修复面破裂、脱落现象。报价方负责修复件的往返运输，并负责现场装卸及指导安装。
