化工泵叶轮防腐涂料

化工泵叶轮防腐涂料是采用高分子陶瓷聚合物KNM22材料制作而成，其主要成分是陶瓷，因此可以耐多种酸碱腐蚀，且有较高的耐磨性。

化工泵叶轮防腐涂料的使用方法(4:1)

1. 表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。

2. 配制：按重量比4∶1将A、B两组份混合均匀，并在30分钟内用完。一般是边施工边配置，一次配置量最大不能超过1.5公斤，一次调配过多，胶凝固的快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。

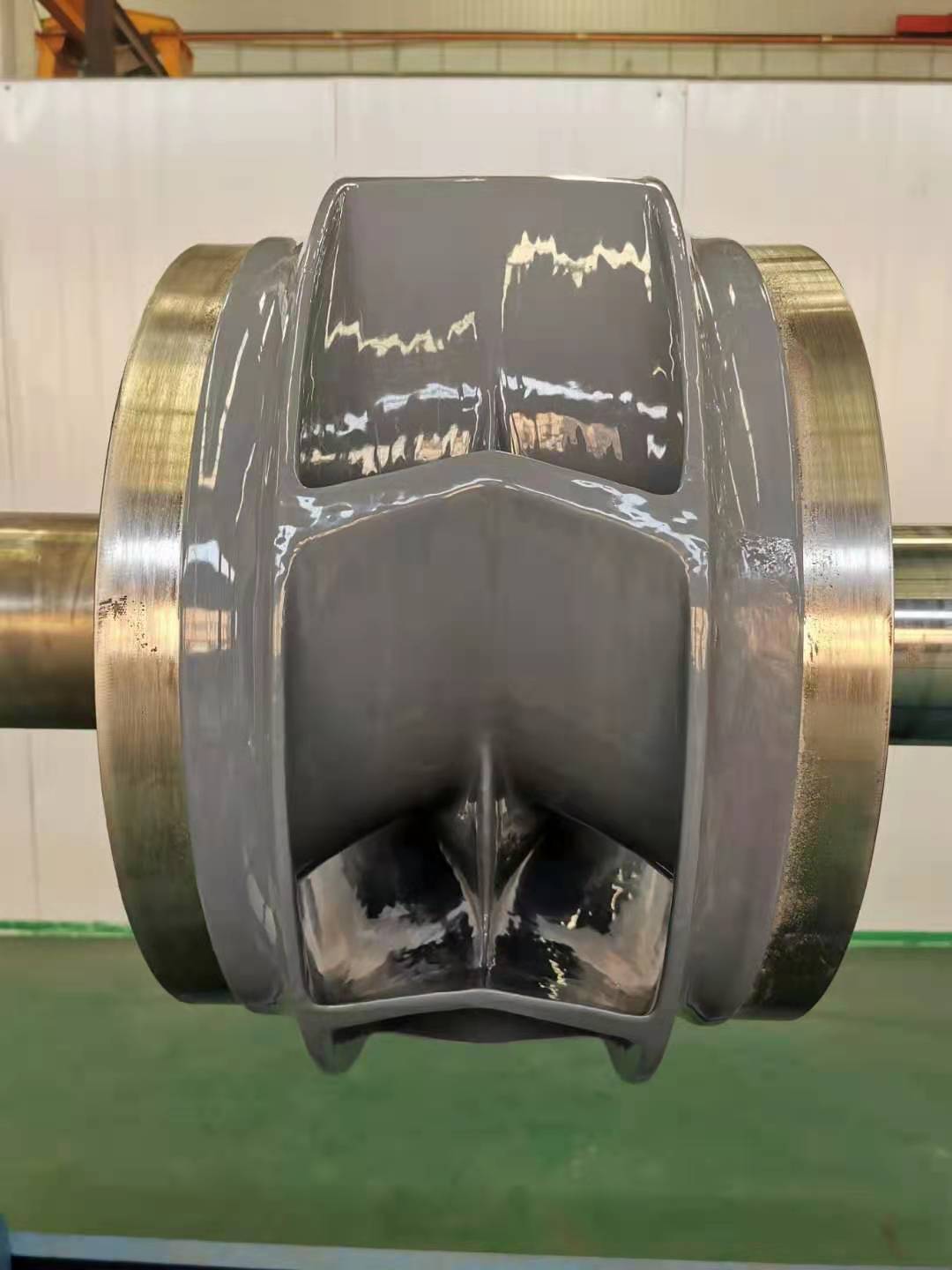

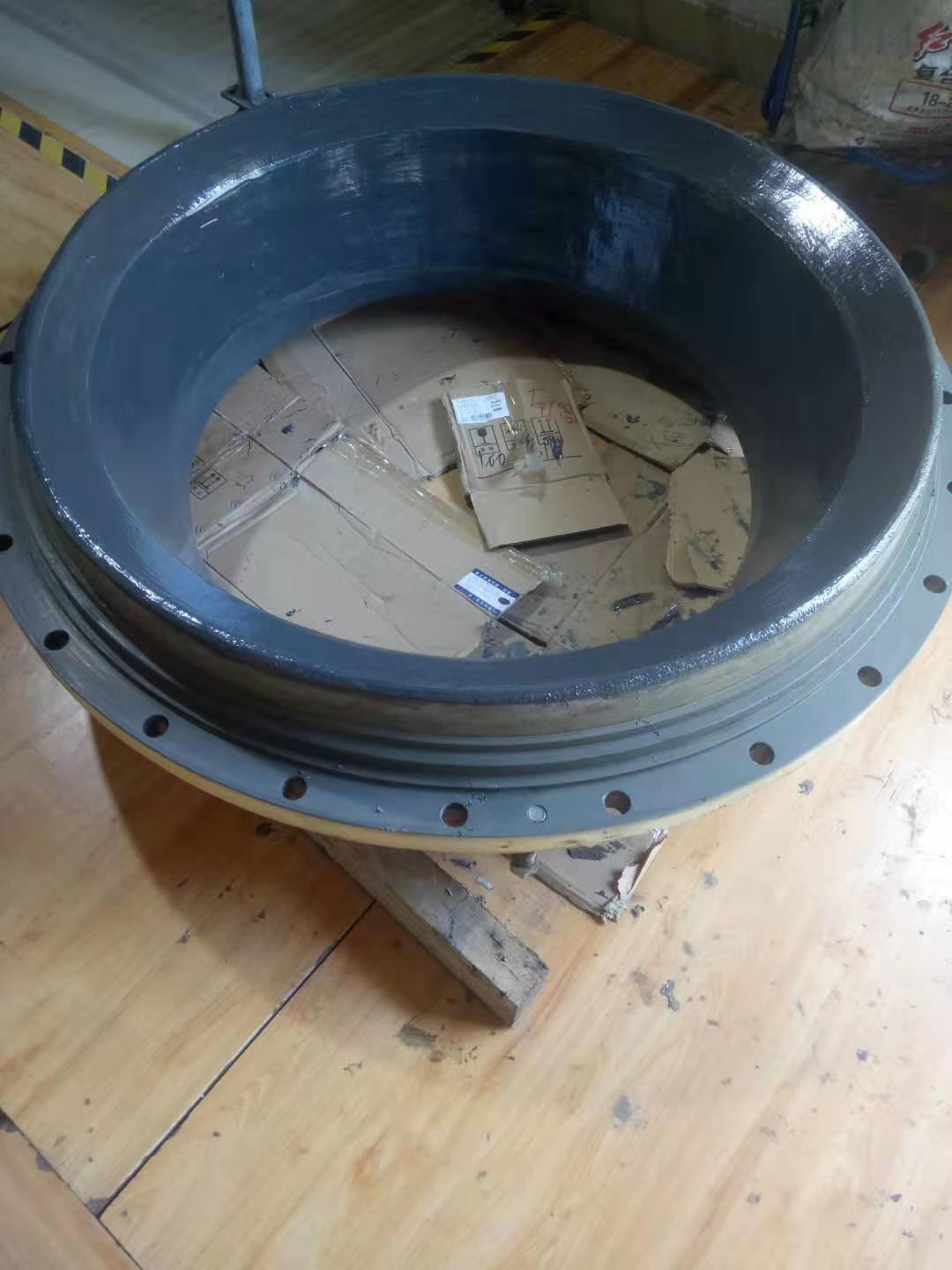

3. 涂敷：KN防腐涂料合适的涂层厚度是0.3mm以上，应将混合好的材料逐层涂敷于待施工部位，第一层要刮薄均匀，使之与基材充分浸润，涂层涂到尺寸后表层要修平整。本材料不能进行机械加工，应注意控制涂层厚度，以免装配中出现干涉现象。

4. 固化：25℃固化24小时可投入使用，若温度低应采用加热或延长固化时间来促进固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。(也可把固化时间缩短到2-3小时)
